Problem klienta: Wysokie kary za moc bierną na fakturach dystrybutora
Wielu przedsiębiorców nie zdaje sobie sprawy, że nowoczesne maszyny, oświetlenie LED, klimatyzacja czy zasilacze UPS generują tzw. moc bierną. Choć nie jest ona zamieniana na użyteczną pracę, obciąża sieć, za co zakłady energetyczne naliczają dotkliwe kary finansowe.
Nasz klient zgłosił się do nas z konkretnym problemem – po audycie faktur za energię elektryczną zidentyfikowaliśmy regularne, wysokie opłaty dodatkowe z tytułu przekroczeń współczynnika mocy biernej. Rozwiązaniem optymalnym technicznie i ekonomicznie okazał się montaż nowoczesnego, szybkiego generatora statycznego SVG.
Rozwiązaniem optymalnym technicznie i ekonomicznie okazał się montaż nowoczesnego, szybkiego generatora statycznego SVG.
Rozwiązaniem optymalnym technicznie i ekonomicznie okazał się montaż nowoczesnego, szybkiego generatora statycznego SVG.
Tradycyjne baterie kondensatorów odchodzą do lamusa – w nowoczesnym przemyśle, gdzie obciążenie zmienia się dynamicznie (w milisekundach), jedynym skutecznym rozwiązaniem są kompensatory aktywne/statyczne.
1. Dobór urządzenia: Zaawansowany Generator Statyczny (Advanced Static Var Generator)
Na podstawie parametrów sieci i profilu zużycia energii dobraliśmy aktywne urządzenie SMone, model SM-ASVG-15-0.4-4L-W. Jest to generator o mocy znamionowej 15 kVar przy napięciu sieciowym 400VAC. Architektura 4-przewodowa (4L) pozwala na niezależną kompensację każdej z trzech faz oraz bieguna neutralnego, co jest kluczowe przy niesymetrycznych obciążeniach w polskich zakładach.
2. Montaż i integracja z rozdzielnią

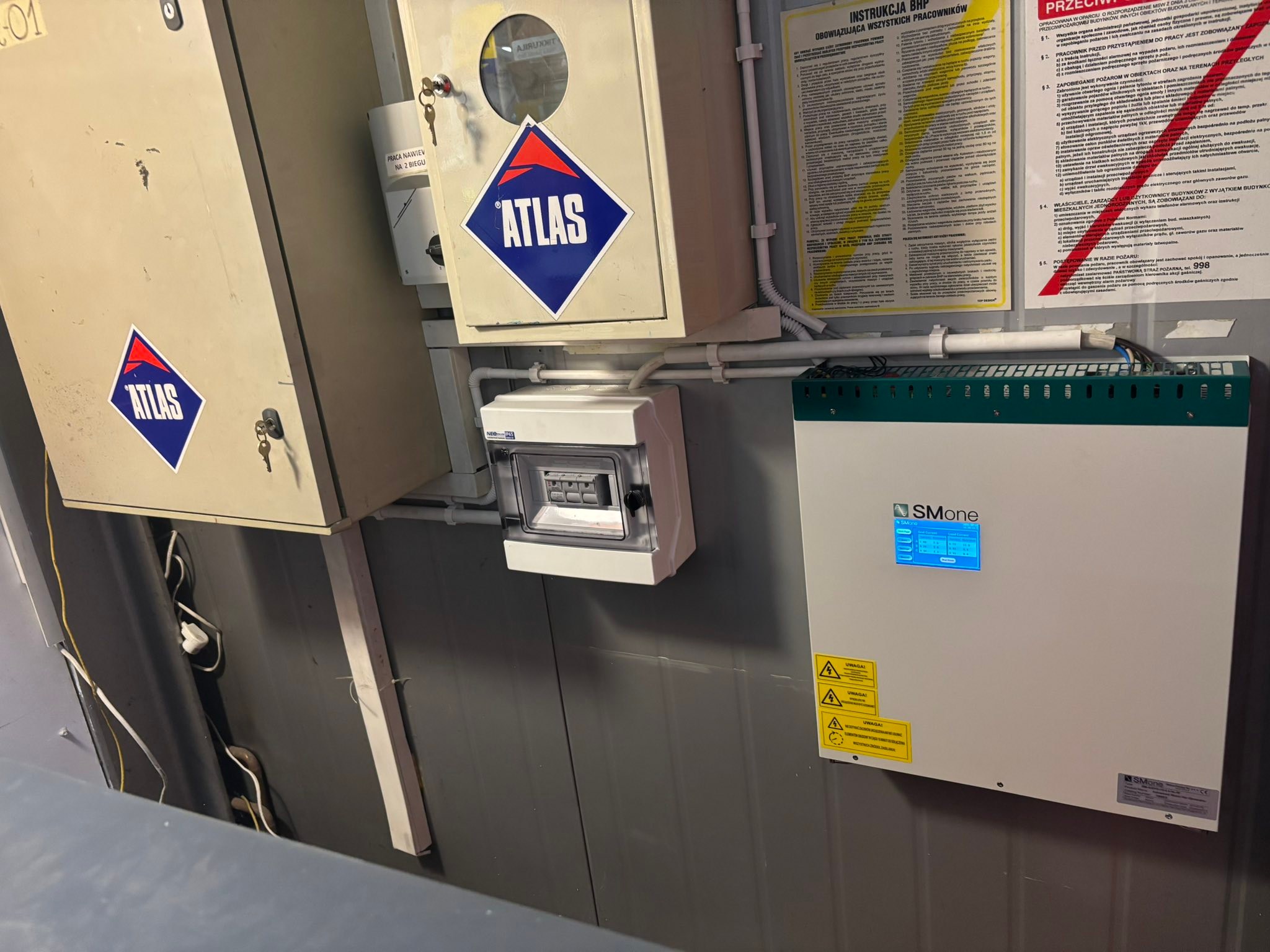

Kompensator został zamontowany naściennie w bezpośrednim sąsiedztwie głównych szaf rozdzielczych. Prace objęły:
- Zapewnienie dedykowanego zabezpieczenia nadprądowego w osobnej obudowie modułowej.
- Prowadzenie tras kablowych w bezpiecznych, niepalnych rurkach ochronnych i korytach.
- Wpięcie przekładników prądowych mierzących parametry sieci w czasie rzeczywistym.
3. Programowanie i konfiguracja parametrów próbkowania (Sampling)

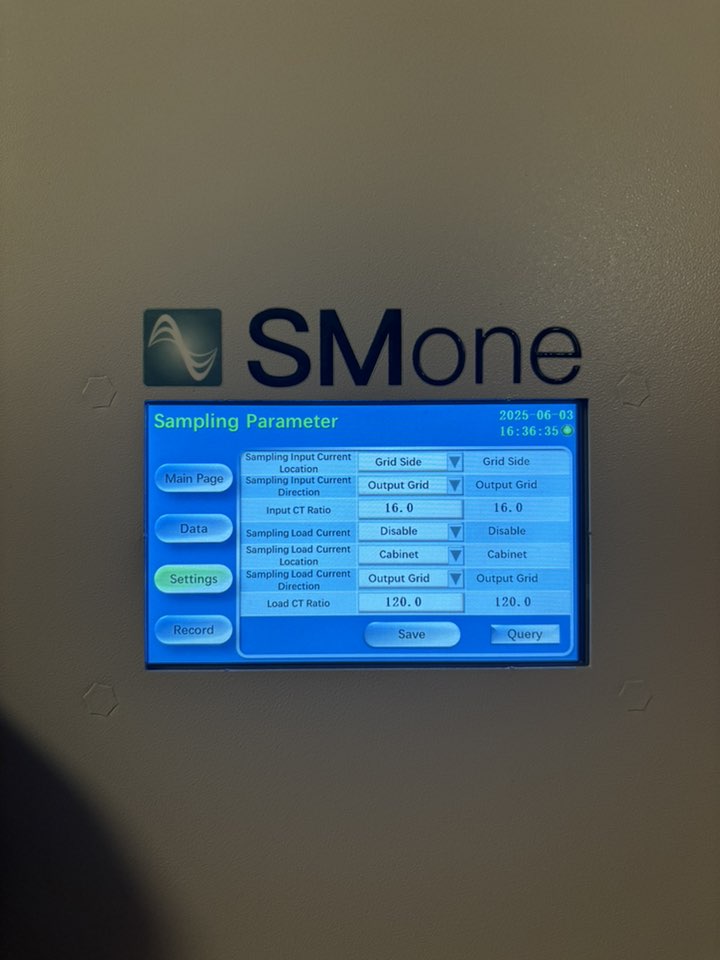

Kluczem do poprawnego działania systemu ASVG jest odpowiednia parametryzacja algorytmu sterującego. Na wbudowanym panelu dotykowym skonfigurowaliśmy m.in. przekładnię prądową (Input CT Ratio na poziomie 16.0 oraz Load CT Ratio na poziomie 120.0), kierunki przepływu mocy (Grid Side / Output Grid) oraz tryby pracy szafy. Urządzenie w ułamku sekundy reaguje na zmiany charakteru obciążenia, wstrzykując do sieci dokładnie tyle prądu o przesunięciu fazowym, ile potrzeba do uzyskania idealnego współczynnika $\cos \varphi \approx 1$.
Ile zyskał klient? Sprawdź twarde dane:
| Cecha rozwiązania | Tradycyjna bateria kondensatorów | Aktywny kompensator ASVG SMone |
| Czas reakcji | Wolny (sekundy/minuty) – ryzyko kar | Błyskawiczny (< 15 ms) – pełna ochrona |
| Rodzaj kompensacji | Tylko moc indukcyjna | Indukcyjna i pojemnościowa w jednym |
| Ryzyko przekompensowania | Wysokie | Brak (płynna regulacja mikroprocesorowa) |
| Średni czas zwrotu (ROI) | Zależy od faktur | Zwykle od 6 do 18 miesięcy! |
