Montaż komercyjnej stacji ładowania pojazdów elektrycznych EV – Wallbox Commander 2

Elektromobilność w biznesie: Nowoczesna infrastruktura parkingowa

Wdrożenie stacji ładowania samochodów elektrycznych na terenie przedsiębiorstwa to inwestycja w ekologiczny wizerunek oraz realne udogodnienie dla klientów, gości i pracowników.

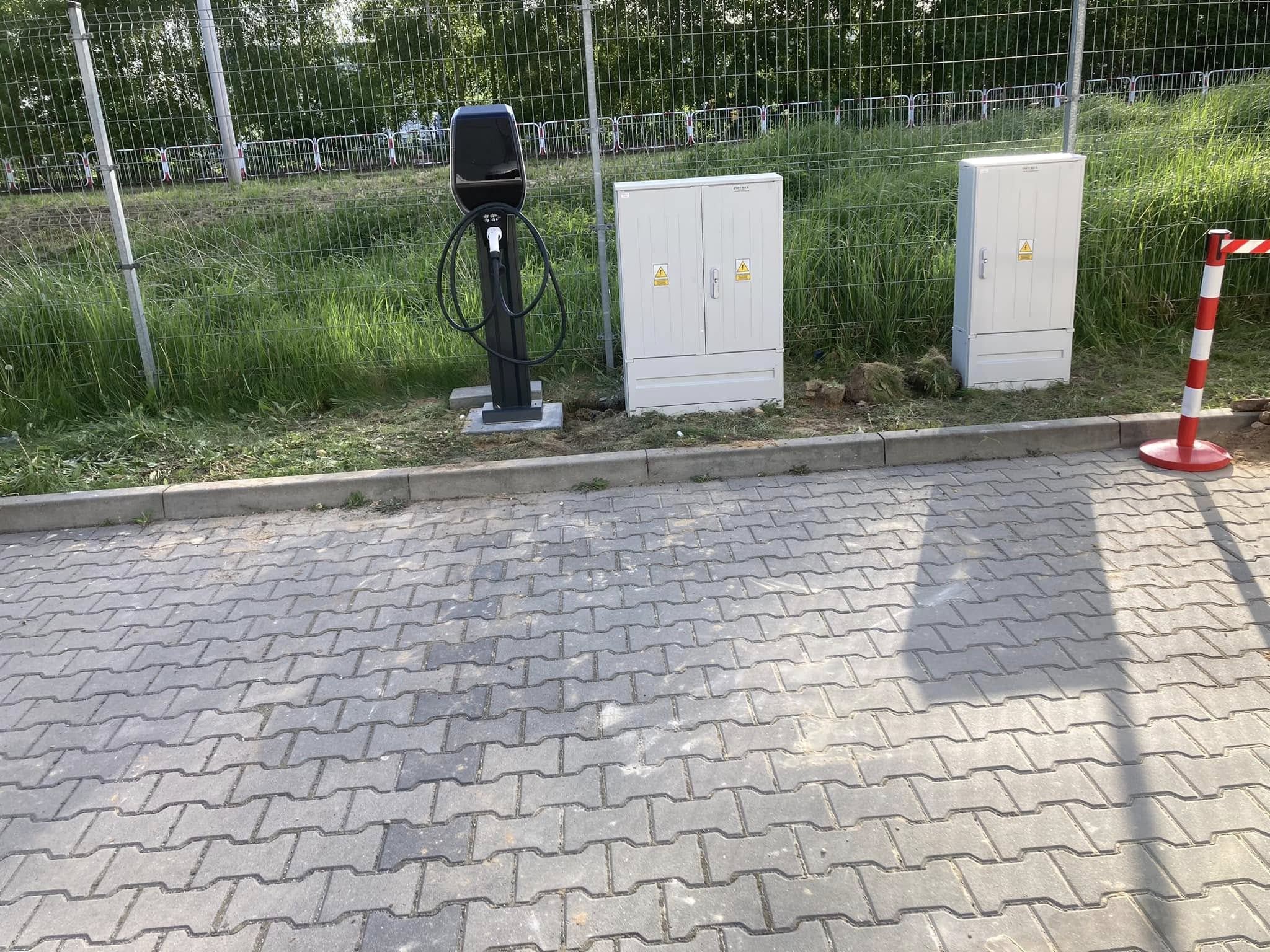

Dla naszego klienta zrealizowaliśmy kompleksowy montaż wolnostojącej stacji ładowania. Wybór padł na zaawansowany model Wallbox Commander 2, który dzięki wbudowanemu ekranowi dotykowemu oraz systemowi autoryzacji użytkowników idealnie sprawdza się w przestrzeniach półpublicznych i firmowych. Całość została posadowiona na solidnym, zewnętrznym słupku montażowym, gwarantującym ergonomię użytkowania i odporność na warunki atmosferyczne.

Całość została posadowiona na solidnym, zewnętrznym słupku montażowym, gwarantującym ergonomię użytkowania i odporność na warunki atmosferyczne.

Przebieg realizacji – od wykopu po pierwsze ładowanie

Montaż zewnętrznej stacji ładowania prądu przemiennego (AC) wymaga ścisłego przestrzegania procedur budowlanych i elektrycznych. Realizację podzieliliśmy na kluczowe etapy:

1. Prace ziemne i przygotowanie trasy kablowej

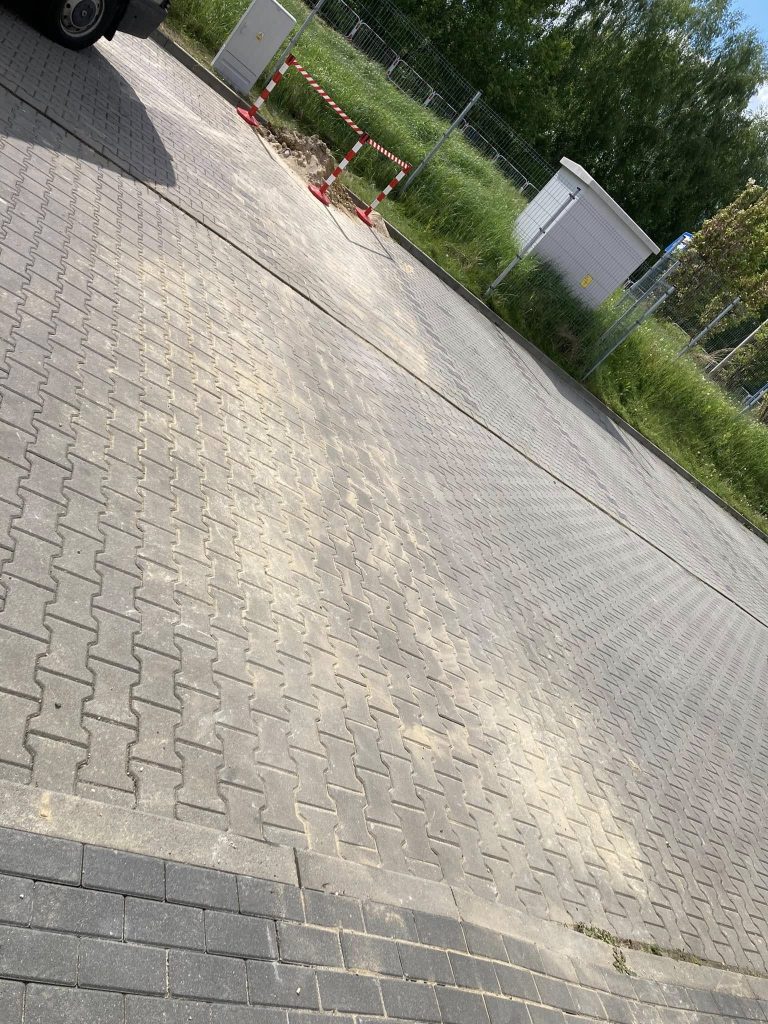

Zapewnienie odpowiedniej mocy dla stacji ładowania wymagało doprowadzenia nowego, dedykowanego przewodu zasilającego z rozdzielni głównej budynku. Wykonaliśmy bezpieczny wykop ziemny, w którym ułożyliśmy kabel zasilający w grubościennej, czerwonej rurze osłonowej (AROTA) zapewniającej ochronę przed uszkodzeniami mechanicznymi i wilgocią.

2. Posadowienie fundamentu pod słupek (pedestal)

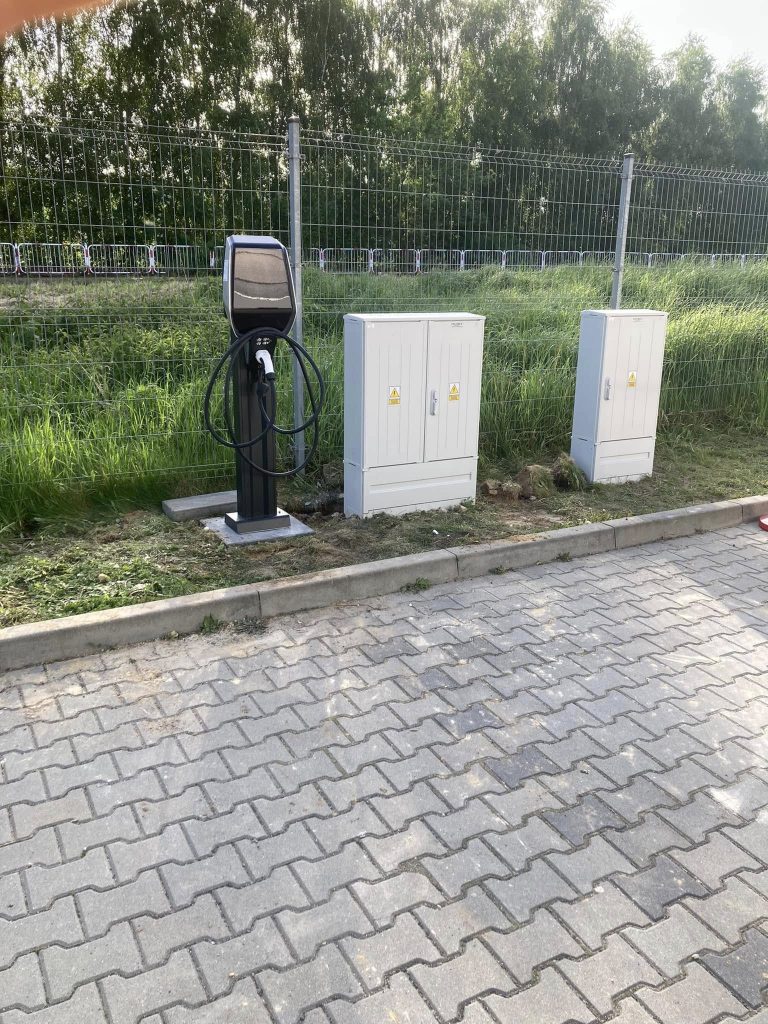

Stabilność wolnostojącej ładowarki to podstawa bezpieczeństwa. Na końcu trasy kablowej osadziliśmy prefabrykowany fundament betonowy, z którego wyprowadziliśmy peszle z okablowaniem. Do tak przygotowanej bazy przykręcony został stalowy, lakierowany proszkowo słupek (pedestal), dedykowany do montażu urządzeń Wallbox.

3. Podłączenie elektryczne i montaż ładowarki Wallbox Commander 2

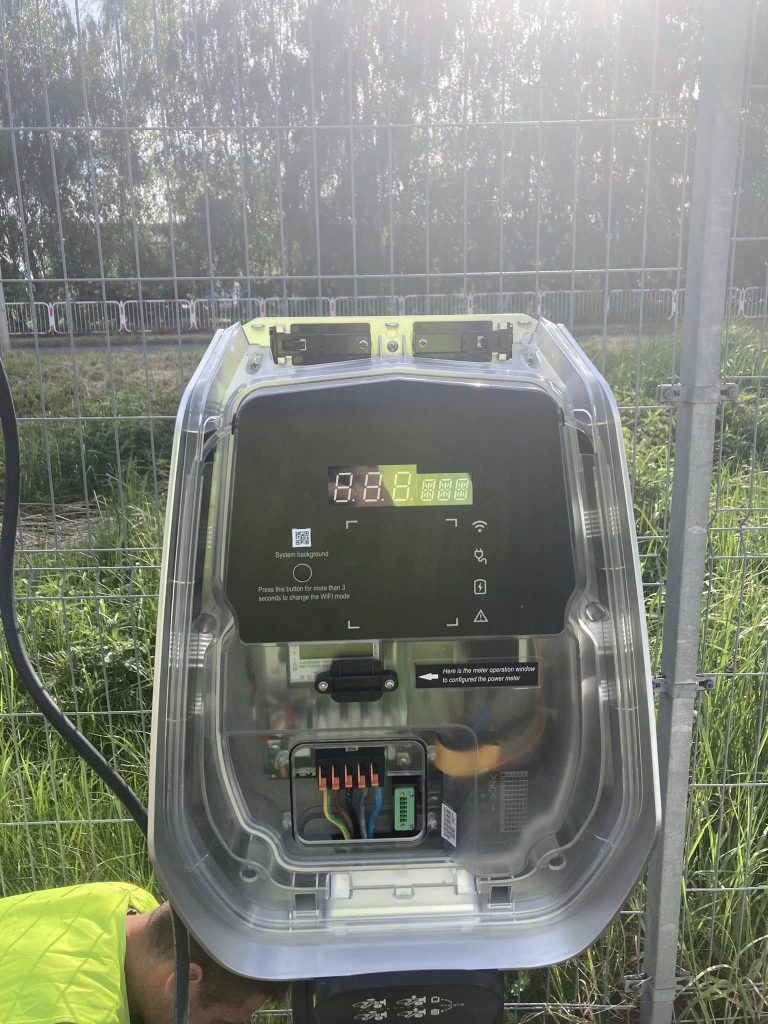

Na przygotowanym słupku zamontowaliśmy urządzenie Wallbox Commander 2. Wykonaliśmy precyzyjne podłączenie żył zasilających oraz przewodów komunikacyjnych. Warto podkreślić, że model ten wyposażony jest w zintegrowane uchwyty na kable ładowania typu 2 (Type 2), co pozwala zachować porządek na parkingu i chroni wtyczki przed zabrudzeniem.

4. Dedykowane zabezpieczenia i konfiguracja systemu

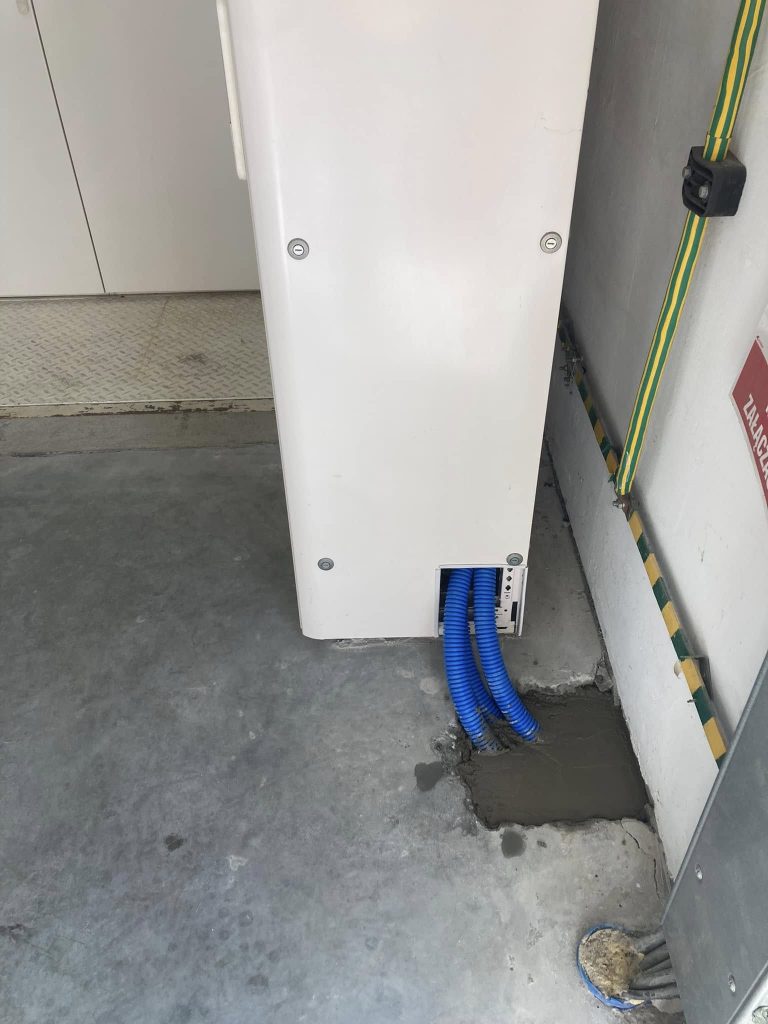

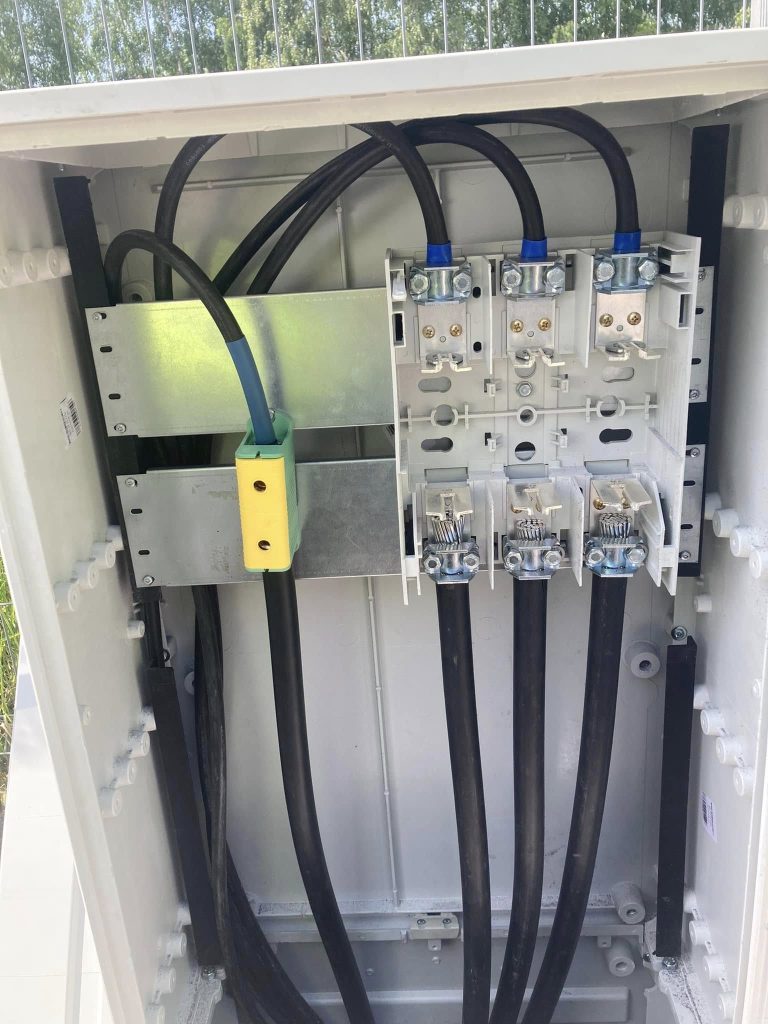

W rozdzielnicy budynku wydzieliliśmy osobną sekcję dla stacji ładowania, instalując niezbędną aparaturę ochronną (wyłączniki nadprądowe oraz zabezpieczenia różnicowoprądowe dedykowane dla stacji EV). Po uruchomieniu zasilania, poprzez interfejs dotykowy ładowarki, przeprowadziliśmy konfigurację prądu ładowania, połączenia Wi-Fi/Ethernet oraz systemu autoryzacji kartami RFID, co zabezpiecza urządzenie przed dostępem osób nieuprawnionych.

Specyfikacja techniczna punktu ładowania:

• Model stacji: Wallbox Commander 2
• Typ ładowania: AC (prąd przemienny), złącze Type 2
• Maksymalna moc ładowania: Do 22 kW (w zależności od przydziału mocy obiektu)
• Interfejs użytkownika: 7-calowy ekran dotykowy, aplikacja myWallbox, autoryzacja kodem PIN lub kartą zbliżeniową RFID
• Zabezpieczenia: Wbudowana detekcja upływu prądu stałego (DC leakage ochronne wewnętrzne) + dedykowane zabezpieczenia w rozdzielnicy głównej.
• Klasa szczelności: IP54 / IK10 (pełna odporność na warunki zewnętrzne i akty wandalizmu).
